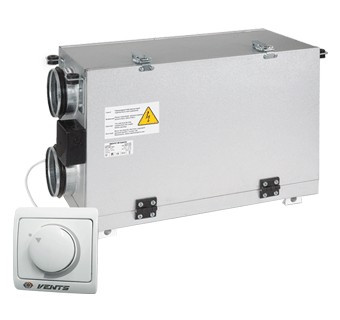

Приточно-витяжна установка з рекуперацією ВУТ 300 Г міні

Приточно-витяжні установки ВУТ мини являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подавання свіжого повітря в приміщення та видалення забрудненого. Водночас тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор. Всі моделі призначені для з'єднання з круглими повітроводами номінальним діаметром 100, 125 мм.

ВУТ Г міні — моделі з горизонтальним напрямком патрубків, вентилятори з асинхронними моторами.

Корпус виготовлений з алюмоцинкової сталі, з внутрішньою тепло- і звукоізоляцією завтовшки 20 мм із мінеральної вати.

Для фільтрації припливного та витяжного повітря в установленні є два вбудовані фільтри зі ступенем очищення G4.

Встановлення обладнане приточним і витяжним відцентровими вентиляторами з загнутими назад лопатками та вбудованим термостатом захисту з автоматичним перезапуском. Електродвигуни та робочі колеса динамічно збалансовані у двох площинах.

Пластинчастий рекуператор виготовлений з алюмінієвих пластин. Для експлуатації встановлення без рекуперації передбачена «річна» вкладка. Під блоком рекуператора розташований піддон для збирання та відведення конденсату. Приточно-витяжна установка комплектується вбудованою системою захисту рекуператора від обмерзання. У процесі роботи рекуператора в холодний період року відбувається передавання тепла від теплого витяжного до холодного припливу повітря. Водночас у рекуператорі в процесі охолодження витяжного повітря може випадати конденсат, а за температури рекуператора, що входить до річки, з іншого боку припливного повітря в середньому нижче -5 °C конденсат у витяжних каналах може замерзати.

Щоб уникнути процесу обмерзання, рекуператора застосовуються електронний захист від обмерзання. Суть її полягає в тому, що за датчиком температури відбувається вимкнення припливного вентилятора. Тепле витяжне повітря прогріває рекуператор, потім вмикається припливний вентилятор, і вся установка працює в звичайному режимі.

Вмикання встановлення та керування її продуктивністю здійснюється за допомогою тиристорного регулятора обертів двигуна A1 (РС-1-400), який дає змогу плавно змінювати швидкість обертання вентиляторів у діапазоні 0-100%.

Притовщина — монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів. Установку можна розмістити як у допоміжних приміщеннях, так і в основних (за підвісною стелею, у ніші або відкритим способом). Монтувати можна тільки в такому положенні, щоб забезпечити збирання та відведення конденсату. Доступ для сервісного обслуговування й чищення фільтра — з боку відкидної бічної панелі, зліва у напрямку припливного повітря.
