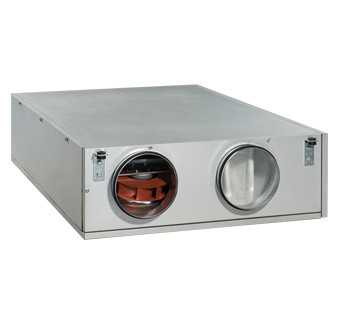

Приточно-витяжна установка з рекуперацією ВУТ 600 ПВ ЄС

Внимание! Діють знижки! Уточніть вашу ціну в менеджера!

Завантажити паспорт на Вентиляційна установка з рекуператором Вентс ВУТ 600-1000 ПВ ЄС

Приточно-витяжні установки ВУТ ПВ EC з водяним нагрівачем являють собою повністю готові вентиляційні агрегати, що забезпечують фільтрацію, подавання свіжого повітря в приміщення та видалення забрудненого. Водночас тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор.

Застосовуються в системах вентиляції та кондиціонування приміщень різного призначення, що вимагають економного рішення й керованої системи вентиляції. Застосування ЄС моторів дає змогу зменшити споживання електроенергії в 1,5-3 рази та водночас забезпечити високу продуктивність і низький рівень шуму.

Всі моделі призначені для з'єднання з круглими повітроводами номінальним діаметром 160 (150), 200, 250, 315 і 400 мм.

ВУТ ПВ ЄС — моделі з рідинним (водяним, гліколевим) нагрівачем.

Корпус виготовлений з алюмоцинку з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 20 мм (у установках ВУТ ПВ 600, 1000) і 50 мм (у установках ВУТ ПВ 2000, 3000).

Для фільтрації припливного та витяжного повітря в установленні є два вбудовані фільтри зі ступенем очищення G4. Для деяких моделей опціонально може бути встановлений припливний фільтр зі ступенем очищення F7.

Використовуються високоефективні електронно-комутовані (ЕС) мотори постійного струму з зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі мотори є на сьогодні найбільш передовим рішенням у сфері енергоощадження. ЄС мотори характеризуються високою продуктивністю й оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (до 90%).

У установках застосовуються противідковий канальний рекуператор з алюмінію (для встановлення ВУТ ПВ 350, 600, 1000) і пластинчастий рекуператор перехресного струму з алюмінію (для встановлення ВУТ ПВ 2000, 3000). Під блоком рекуператора розташований піддон для збирання та відведення конденсату.

Водяний (ВУТ ПВ) нагрівач, встановлений після рекуператора, догріває приточкове повітря до комфортної температури в разі, якщо за допомогою рекуперації тепла ця температура не досягнута. Водяні нагрівачі призначені для експлуатації за максимального робочого тиску 1,0 МПа (10 барів) і максимальної робочої температури теплоносія 95 °C

Встановлення укомплектоване вбудованою системою автоматики та багатофункціональною дротовою панеллю керування з графічним індикатором.

До стандартного комплекту встановлення входить дріт завдовжки 10 м для з'єднання з пультом. Для запобігання процесу обмерзання рекуператора застосовуються активний захист від обмерзання із застосуванням байпаса та нагрівача. Суть її полягає в тому, що за датчиком температури відбувається відкриття заслінки байпаса та припливне повітря проходить повз рекуператора через обвідний канал. На період розморожування рекуператора приточкове повітря нагрівається до необхідної температури в нагрівачі. У цей час тепле витяжне повітря прогріває рекуператор. У міру відтавання рекуператора заслінка перекриває обвідний канал, і встановлення працює у звичайному режимі.

• керування за допомогою панелі: вмикання/вимикання, індикація кімнатної температури, вибір швидкості вентилятора (3 швидкості), робота за тижневим графіком;
• можливість під час налагодження системи відрегулювати окремо приточний і витяжний вентилятори в діапазоні від 0 до 100% для кожної з 3 швидкостей;
• підтримання температури приточного повітря, заданої з панелі керування: керування циркуляційним насосом і регульованим клапаном змішувального вузла нагрівача;
• захист нагрівача від замерзання (за датчиком температури повітря після нагрівача та за датчиком температури зворотного теплоносія);
• безпечний пуск/установлення вентиляторів, прогрівання нагрівача перед пуском; підтримка встановленої температури зворотного теплоносія у разі непрацювального вентилятора;
• керування зовнішніми повітряними заслінками із сервоприводом;
• підтримання заданої температури повітря в приміщенні або в припливному каналі;
• керування канальним датчиком вологості HV1 (купується окремо) або за вбудованим у панель керування;
• контроль засмічення фільтрів за лічильником мотогодин;
• зупинка системи за командою від щита пожежної сигналізації;
• під'єднання ККБ.
