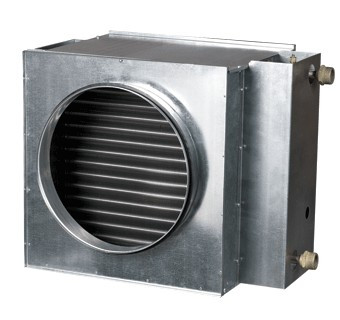

Нагрівач канальний водяний круглий- НКВ

Канальні водяні нагрівачі призначені для підігрівання припливного повітря в системах вентиляції круглого перерізу, а також можуть використовуватися як підігрівач у приточних або припливно-витяжних установках.

Корпус нагрівача виготовлений з поцинкованої сталі, трубні колектори виготовлені з мідних трубок, поверхня теплообміну — з алюмінієвих пластин. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами. Нагрівачі випускаються у дво- або чотирирядному виконанні та призначені для експлуатації за максимального робочого тиску 1,6 МПа (16 барів) і максимальної робочої температури води +100 °C. На вихідному колекторі нагрівача передбачений патрубок для встановлення заглибного датчика вимірювання температури або захисту від обморожування калорифера. Нагрівач обладнаний ніпелем для зневоднення системи.

Конструкція нагрівача дає змогу закріпити його на круглих повітропровідах за допомогою хомутів. Водяні нагрівачі можуть встановлюватися в будь-якому положенні, що дає змогу зневоднювати його. Напрямок руху повітря має відповідати стрілці на калорифері.

Рекомендується встановлюватися так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.

Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення.

Нагрівач може встановлюватися перед або за вентилятором. Якщо нагрівач розміщений за вентилятором, рекомендується передбачити між ними повітропровід не менш ніж двох приєднувальних діаметрів для стабілізації потоку повітря, а також не перевищити максимально допустиму температуру повітря всередині вентилятора.

Калорифер необхідно під'єднувати за принципом протитоку, інакше його продуктивність буде нижчою на 5-15%. Всі розрахушні номограми в каталозі дійсні для такого під'єднання.

Якщо теплоносіям є вода, нагрівачі призначені для встановлення тільки всередині приміщення. Для зовнішнього монтажу необхідно як теплоносія застосовувати незамерзаючу суміш (наприклад, розчин етиленгліколю).

Для правильної й безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне керування й захист від замерзання:

• автоматичне регулювання потужності та температури нагрівання повітря;
• увімкнення системи вентиляції з попереднім прогрівом нагрівача.
• застосування повітряних заслінок, обладнаних сервоприводом із поворотною пружиною;
• відстеження стану фільтра за допомогою датчика диференціального тиску;
• зупинка вентилятора, у разі загрози замерзання нагрівача.

Потужність електрична — 2.5 — 6 квт

Канальні електричні нагрівачі призначені для підігрівання припливного повітря в системах вентиляції круглого перерізу. Нагрівачі застосовують для нагрівання повітря в системах опалення, вентиляції й кондиціонування повітря в різних приміщеннях.
Конструкція

Корпус і комутаційна коробка виготовлені з оцинкованого сталевого листа, нагрівальні елементи — з неіржавкої сталі. Для герметичного з'єднання з повітроводами нагрівачі забезпечені гумовими ущільнювачами.

Канальні нагрівачі НК обладнані двома термостатами захисту від перегрівання.
Є всі моделі та розміри.
